为了改善车间环境卫生及员工工作空间的空气质量和安全生产,本方案采用高效净化的文 丘里湿式处理器对磨面金属粉尘进行处理,保证处理后排放浓度低于环保排放标准。
符合《粉 尘爆炸危险场所用除尘系统安全技术规范》(AQ4272-2016),车间共有 7 台数控大磨床(每台设 计风量;800m3/h)+4 台数控小磨床(每台设计风量;1250m3/h)+2 台手工磨砂机(每台设计 风量;2200m3/h),车间除尘系统总设计
风量为; (800m3/h*7=5600m3/h+1250m3/h*4=5000m3/h+2200m3/h*2=4400m3/h)=15000m3/h文丘里湿式处理器对磨面金属粉尘处理方案湿式除尘设备参数: VDC-AS-15.0
风机技术参数:
风量: 15000 m3/h
总压: 3300 Pa
马达功率: 22 kW
马达电压: 380 V
频率: 50 Hz
马达防护等级: IP 54

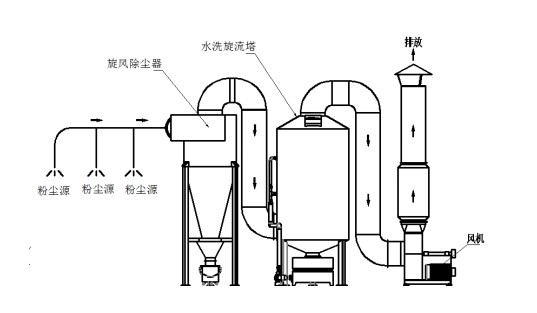

文丘里湿式处理器对磨面金属粉尘处理方案,金属工件打磨金属粉尘污染物,通过管道分别输送到湿式除尘器进行收集,含污染物质的 空气通过一个切向的文丘里式入口进入湿式除尘器。洗涤液用一台水泵通过一个喷嘴组射入文丘里(循环式系统)。
利用洗涤器内部离心力作用,捕捉了污染物质的洗涤液被从气流中分离出 来。被水捕捉的泥状沉淀物与水一起沉降到污泥槽中,废料桶安装于刮泥装置终端底部,沉淀 的污泥通过刮泥装置输送到废料桶中进行收集和处置,同时污水由污泥槽底部排放阀排放去污 水处理系统;被净化的废气从中心出口管出来并通过位于净气出口处的风机抽出,经消音器和 烟囱排放大气。净气出口排出的空气应达到环保排放标准。
污泥槽内设置了液位的调节器,当液位低于一定值时自动补给新鲜的工艺水,液位高于一 定值时 自动停止补水。同时,还设置了水泵压力监控连锁。风机设有延迟启动和停机功能,以 及过载保护。对刮泥机设置了电机转速控制功能。
本次文丘里湿式处理器对磨面金属粉尘处理方案选用成熟的湿式组合式除尘设备,其中包含湿式除尘设备筒体,直驱离心风 机,循环水池(刮泥装置)。湿式除尘设备配套部件有:带漏斗的支撑筒体,水泵,水泵配管,, 配电箱及除尘设备进出口管道等。控制部件有水位控制器。
湿式除尘器主要使用湿式过滤法来处理工业废气、粉尘。湿式除尘器根据文丘里原理,整 合了离心水滴分离和湿式分离的功能。携带烟尘的气体经文丘里喷水管切向进入除尘设备上部 筒体,烟尘气流在经过文丘里喷淋段时加速运动,气流将文丘里洗涤液变成汽雾,在除尘设备 入口端形成水幕,而汽雾会吸收空气中的粉尘。
由湿式除尘器产生的离心力会将洗涤液和气流 分离。带着粉尘的液体向下流出,而洁净的空气由风机抽出。阻流锥板阻止了液体随着空气一 同被向上抽出。文丘里喷淋管的水由安装在水槽中的水泵提供。
