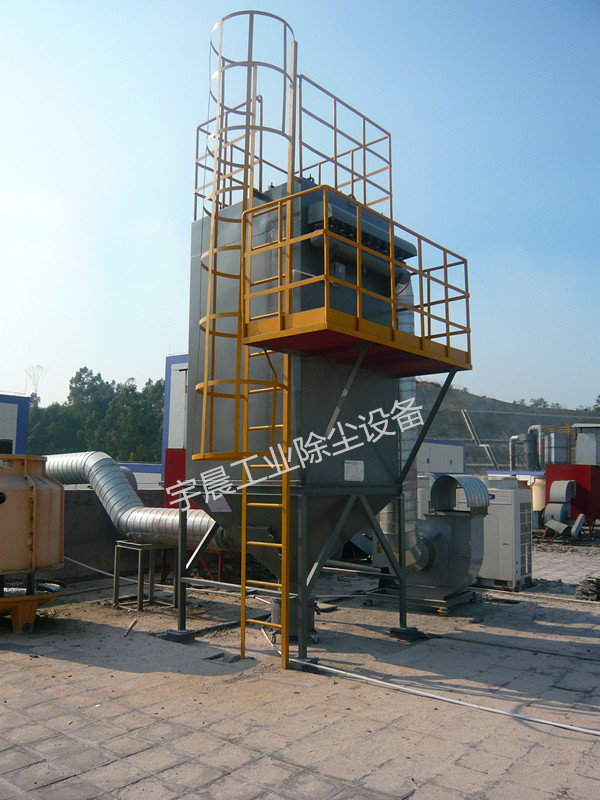

布袋除尘设备的组成结构的主体主要是由箱体、袋室、灰斗、进风口和出风口四部分组成,布袋除尘设备的组成结构主体上设有立柱、楼梯、栏杆、压缩空气管道系统、清灰控制机构等.下面我们就来详细的了解一下布袋除尘设备的组成结构
( 1 )箱体,箱体主要用于固定框架、布袋和气道组件,并制成全封闭形式. 除尘时,压缩空气管先进入箱体,不再进入滤袋内部. 箱体顶部设有人孔检修门,框架安装更换. 滤袋全部在这里进行,非常方便. 根据不同的规格,将箱体分成若干个腔室,这些腔室用钢板隔开,彼此密闭,从而实现离线清灰.。 每个房间都配有提升阀,用于切换过滤后的气流.
( 2 )包房,袋室位于箱体下部,主要用于容纳框架和滤袋,形成过滤空间. 含尘气体的净化主要在这里进行. 与箱体一样,它按照不同的规格分成若干个腔室,并由隔板隔开,以防止除尘时腔室之间的干扰,同时形成一定的滑动空间.
( 3 )灰斗,灰斗设置在袋室的下部. 除了储存收集的灰尘,灰斗还用作下进气歧管. 含尘气体进入袋室时,首先进入灰斗. 由于灰斗体积大,气流速度降低. 此外,气流方向的变化使这里较粗的尘粒分离. 灰斗下部设有输灰设备,出口处还设有翻板阀等锁气设备,不断排出粉尘.
( 4 )进风口和出风口。 根据布袋除尘设备的组成结构形式,进风口和出风口分为两种. 一是进气口为圆柱形,直接焊接在灰斗侧板上. 出风口设置在箱体下部,通过通袋室侧面的升降阀板的孔与箱体内部连通. 二是进气口和出气口做成一体,设置在袋室的侧面,在箱体和灰斗之间,由倾斜的隔板分隔成两个相互密闭的部分,即进气口和出气口. 这种结构形式虽然体积较大,但气流分布均匀,灰斗内预除尘效果好,适用于气体粉尘浓度较高的场合.
