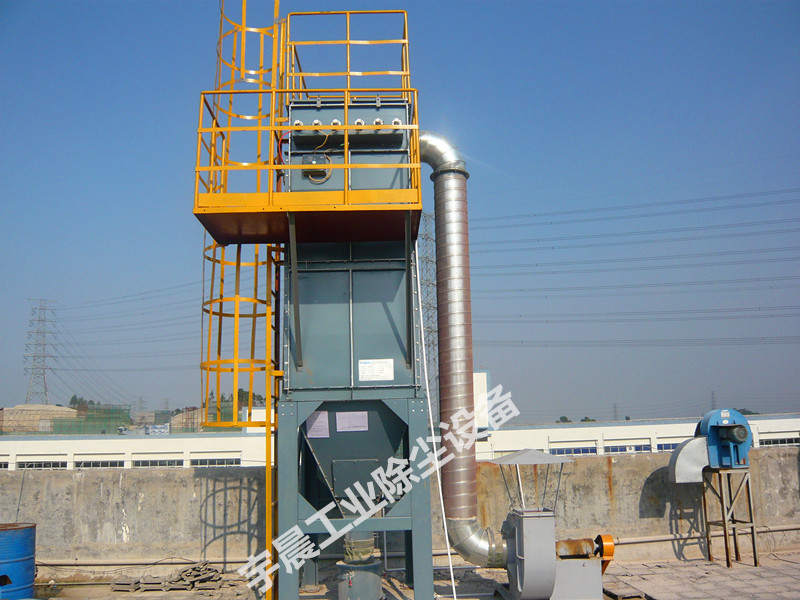

仓顶脉冲袋式除尘器介绍,主要技术参数
设备名称: 仓顶脉冲袋式除尘器
处理面积: 48㎡
过滤风量: 3500 ~ 5000 m3 / h
过滤风速: 1. 2立方米/分钟
空气消耗量: 0. 060立方米/分钟
注射压力: 0. 5~0. 7mp a
压力: 5000帕
设备电阻:≤1200 pa
风扇型号: 4 - 72 3. 6A? 3kw防爆电机
滤袋尺寸:φ133 * 2000 mm,60个防静电针刺毛毡袋
骨架规格:φ130 * 1950 mm,共60个喷塑骨架
工作温度: 120℃
瞬时温度: 150℃
电磁脉冲阀: DMF - z - 25,10
吹气系统: 1套,包括气囊、防爆气囊总成
控制柜: 1个遥控器,防爆电控柜,规格: 500 * 400 * 200 mm
设备外观(长*宽*高) : 1200 * 2400 * 2400 mm
设备重量:约0. 75吨
仓顶脉冲袋式除尘器介绍,仓顶脉冲袋式除尘器的安装要求
1、安装应按照吸尘器设备图纸或国家和行业相关安装规范进行。
2. 检查储气袋、脉冲阀、电气系统和压缩空气管道系统,以及检查门和每个法兰之间的连接,以确保密封,防止漏气.
3. 安装压缩空气管道时,管道应保持安静,以清除污垢并防止堵塞,接头应保持密封.。 安装后,测试压力. 在压力测试期间,关闭安全阀,并将减压阀调节至规定压力.
4. 根据电路图安装电源和控制电路。
5. 安装滤袋和框架。 今后更换除尘布袋和框架时,注意防止滤袋与周围硬物和尖锐物接触和碰撞. 为了防止破损,禁止踩踏或重秤.。 过滤袋的袋口与花板的孔紧密嵌在一起,不能无缝隙歪斜. 除尘框架应该从袋口垂直向下安装.
仓顶脉冲袋式除尘器的调试
1. 对控制柜进行模拟空载试验. 首先逐个检查脉冲阀和排气管的开关是否正常,然后根据时间控制时间,并根据电气控制程序在每个房间的整个过程中清理灰烬. 定时应该准确,每个部件的动作应该正确,控制阀应该根据需要打开和关闭.
2. 联动调试:风机启动前,先打开各室的脉冲,然后系统风机在运行状态下进行负荷联动,重复第1条操作.
3. 实际负荷运行:工艺设备正式运行,吸尘器正式运行处理灰尘,吸尘器的程序控制柜正式投入运行(通常提前5 - 10分钟). 然后,检查运动部件和阀门,并记录操作参数. 如果需要控制,当吸尘器的电阻达到规定的电阻值时,应手动打开控制柜清洁滤袋. 清洁后,应停止控制柜,然后计算电阻. 当电阻值达到规定值时,应手动打开控制柜清洁滤袋,滤袋应循环多次. 在二次清灰周期中获得稳定的间隔时间后,该时间数据可用作控制柜“定时”控制的基础,并输入控制柜.。 此后,控制柜可以自动“控制固定”,并正式投入运行.
4、吸尘器设备调试工作完成。
仓顶脉冲袋式除尘器的使用步骤
1、开机:
第一步是打开主风扇3 - 5分钟,第二步是打开清灰系统. 吸尘器将按照控制器设定的程序正常运行.
2. 关闭:
当集尘点停止工作3至5分钟时,第一步将关闭主风扇,第二步将关闭除尘系统约10分钟,这有利于清理滤袋上积聚的灰尘.
3. 维护和修理
( 1 )派专人操作和检修。 充分掌握吸尘器的性能和结构,及时处理发现的问题,确保除尘系统的正常运行.。 值班人员应记录工作条件和相关数据,并做好交接班记录.
( 2 )设备的旋转部件定期充满油。
( 3 )如果发现排气口排放灰和烟,表明现有滤袋损坏或脱落,应及时修理滤袋.维护期间,停止吸尘器的操作并打开上端的维护门. 如果在袋口发现积灰,过滤袋会损坏,需要移除、更换或修理.
( 4 )吸尘器的电阻约为1200 pa,通过控制柜中的设置开关根据电阻调整吸尘周期.
( 5 )压缩空气系统的空气过滤器应定期排放,气囊最低点的排放阀应定期排放. 那些有储气罐的也应该定期排放.
( 6 )控制阀应由专业人员检修,电磁阀和脉冲阀应定期检查.
仓顶脉冲袋式除尘器介绍电控系统的主要技术性能
输入电压:交流380 v频率: 50hz
脉冲控制器调试方式:手动和微调
相关推荐:除尘器设备几种型号和用途
以上就是宇晨除尘设备厂家提供的仓顶脉冲袋式除尘器介绍,如果您不知道如何选择您合适的仓顶脉冲袋式除尘器型号和方案,您可以拨打公司的免费服务热线: 400-622-6298,为您提供合适的解决方案!
